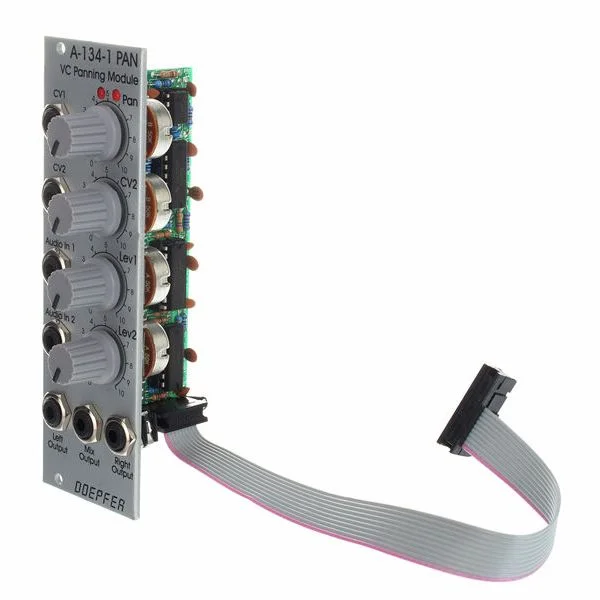

Voltage Controlled Panning Modul
A-134 ist ein spannungsgesteuertes Panning-Modul. Im Prinzip besteht das Modul aus 2 linearen VCAs, die über eine Steuerspannung gegensinnig gesteuert werden, d.h. je weiter der eine VCA öffnet, um so weiter schließt der andere VCA. Das Modul besitzt 2 Audio-Eingänge mit Abschwächer, die den beiden VCAs zugeordnet sind. Steckt in der 2 Eingangsbuchse kein Stecker, so wird das erste Audiosignal auch für den 2. VCA verwendet. Es stehen 3 Audio-Ausgänge zur Verfügung: VCA1, VCA2 und Mix (Mischsignal aus beiden VCA-Ausgängen). Mit dem A-134 können spannungsgesteuerte Stereo-Umblendeffekte (VCA-Ausgänge auf linken/rechten Stereokanal geben), Mono-Umblendeffekte (z.B. zwischen 2 verschiedenen Audiosignalen umblenden) oder eine Mischung aus beiden Funktionen realisiert werden.
Die Umblendfunktion kann manuell und über zwei externe Steuerspannungen (davon eine mit Abschwächer) gesteuert werden. Als Steuersignale können z.B. LFOs (A-145,A-146,A-147), Hüllkurven (A-140, A-141, A-142, A-119), Random (A-118), Theremin (A-178), Fußregler (A-177) oder die Spannung eines MIDI-CV-Interfaces (A-190 oder A-191) verwendet werden. Die Umblendfunktion wird über 2 Leuchtdioden optisch angezeigt.
Breite: 8 TE / 40.3 mm
Tiefe: 40 mm (gemessen an Rückseite der Frontplatte)
Strombedarf: +40 mA (+12V) / -20 mA (-12V)
